西門子6ra80直流調速器參數設置說明：



西門子6RA80直流調速器調試方法 ：

參數設置 這部分的設置在直流調速器的菜單中完成： 基本設置順序如下：

√切換驅動對象為1。按FN+向上鍵,左上角數字閃爍，通過增減鍵選擇為1。

√設置參數訪問等級：在P003按FN鍵，將P003設為3(專家)

√切換回驅動對象2。按FN鍵左上角數字閃爍，通過增減鍵選擇為2。后面設置參數時若右上角參數閃爍要將其改為2后參數才能更改。

√設置P0010為1進入快速調試（1、顯示部分參數，0、顯示全部參數）

√ 最大電樞電流＜裝置的額度電樞電流×0.5，裝置的電樞額度直流電流必須通過參數P50076【0】（1%）或P50067調整

√最大勵磁電流＜裝置的額度勵磁電流×0.5，裝置的勵磁額度直流電流必須通過參數P50076【1】（1%）(有多位時，F(xiàn)N鍵切換顯示位)

√設置電網電壓參數 P50078【0】=380    裝置進線電壓參數（V） P50078【1】=380    裝置勵磁進線電壓參數（V）

√ 設置勵磁的運行模式：將P50082設為1(進線接觸 器合閘時勵磁投入)。

√ 設置速度值的選擇：將P50083設為3(電樞電壓反 饋)，P50115=110(進線低壓400×110%=440V電樞電壓)。P2000=XXXX（電機轉速）這個必須要設置否則報故障。

√根據公司車間電機的額定電壓、額定電流、額定 勵磁電流：將P50100=XXX（電樞電流），P50101=440（電樞電壓），P50102=XXX（勵磁電流）  P50104=1500（電機轉速），P50105=XXX（電樞電流）。P50303=5  斜坡上升時間 P50304=5  斜坡下降時間   設置P3900=3結束快速調試，執行電機數據的計 算和根據之前輸入?yún)?shù)進行的調節器的參數計算。設置完成后可將P10=0，恢復顯示全部參數。

√ 設置端子11故障復位功能：在驅動對象1中將 P02102或P2103D的右上角02設為53010.0。

√設置端子19輸出功能：設置P50771的右上02 為0899.1

√ 設置 “主給定值”模擬量輸入信號接入的方式（端子25/26）：將P50700右上02設為0（主給定值0-10V）P50703設為1（接入信號的絕對值）。

√ 設置在模擬量輸出1的輸出值的源（端子49/50）： 將P50750設為52179.0（轉速輸出）。  √ 設置在模擬量輸出1信號接入的方式（端子 49/50）：將P50751設為1(接入信號的絕對值)。

√ 設置在模擬量輸出2的輸出值的源（端子51/52）： 將P50755設為52116（電流輸出）。

√ 設置在模擬量輸出2信號接入的方式（端子 51/52）：將P50756設為1(接入信號的絕對值)。

√ 在開關量輸出1的輸出值的源（端子19）：將 P50771設為899.0(驅動器正常)。



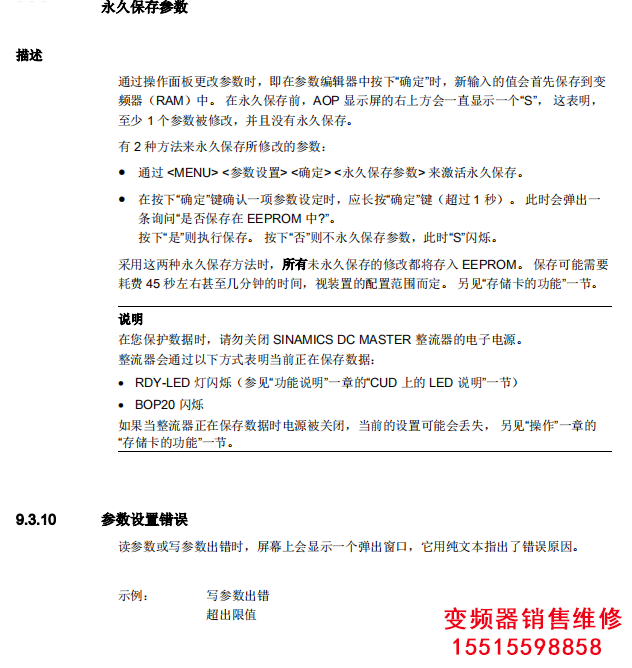

警告：參數設置完成后，將P977為1保存參數，否則斷電 后參數將丟失，保存參數后切換為準備運行狀態后，再進行啟動電機的操作。  在左上角=01時，,P09=30，P976=1，將P977為1保存參數,重 新上電。可以恢復出廠設定


西門子6ra80直流調速器產品選型說明：

3AC 400V

6RA8013-6DV62-0AA0 15A    6RA8018-6DV62-0AA0 30A        6RA8025-6DS22-0AA0 60A    6RA8025-6DV62-0AA0 60A

6RA8028-6DS22-0AA0 90A    6RA8028-6DV62-0AA0 90A        6RA8031-6DS22-0AA0 125A   6RA8031-6DV62-0AA0 125A

6RA8075-6DS22-0AA0 210A   6RA8075-6DV62-0AA0 210A     6RA8078-6DS22-0AA0 280A   6RA8078-6DV62-0AA0 280A

6RA8081-6DS22-0AA0 400A    6RA8081-6DV62-0AA0 400A     6RA8085-6DS22-0AA0 600A   6RA8085-6DV62-0AA0 600A

6RA8087-6DS22-0AA0 850A   6RA8087-6DV62-0AA0 850A       6RA8091-6DS22-0AA0 1200A  6RA8091-6DV62-0AA0 1200A

6RA8093-4DS22-0AA0 1600A  6RA8093-4DV62-0AA0 1600A     6RA8095-4DS22-0AA0 2000A  6RA8095-4DV62-0AA0 2000A

6RA8098-4DS22-0AA0 3000A  6RA8098-4DV62-0AA0 3000A

3AC 575V

6RA8025-6GS22-0AA0 60A     6RA8025-6GV62-0AA0 60A           6RA8031-6GS22-0AA0 125A    6RA8031-6GV62-0AA0 125A

6RA8075-6GS22-0AA0 210A    6RA8075-6GV62-0AA0 210A        6RA8081-6GS22-0AA0 400A    6RA8081-6GV62-0AA0 400A

6RA8085-6GS22-0AA0 600A    6RA8085-6GV62-0AA0 600A         6RA8087-6GS22-0AA0 800A    6RA8087-6GV62-0AA0 850A

6RA8090-6GS22-0AA0 1100A   6RA8090-6GV62-0AA0 1100A       6RA8093-4GS22-0AA0 1600A   6RA8093-4GV62-0AA0 1600A

6RA8095-4GS22-0AA0 2000A   6RA8095-4GV62-0AA0 2000A       6RA8096-4GS22-0AA0 2200A   6RA8096-4GV62-0AA0 2200A

6RA8097-4GS22-0AA0 2800A   6RA8097-4GV62-0AA0 2800A



3AC 690V

6RA8086-6KS22-0AA0 720A   6RA8086-6KV62-0AA0 760A         6RA8090-6KS22-0AA0 1000A  6RA8090-6KV62-0AA0 1000A

6RA8093-4KS22-0AA0 1500A  6RA8093-4KV62-0AA0 1500A      6RA8095-4KS22-0AA0 2000A  6RA8095-4KV62-0AA0 2000A

6RA8097-4KS22-0AA0 2600A  6RA8097-4KV62-0AA0 2600A

3AC 830V

6RA8088-6LS22-0AA0 900A    6RA8088-6LV62-0AA0 950A      6RA8093-4LS22-0AA0 1500A   6RA8093-4LV62-0AA0 1500A

6RA8095-4LS22-0AA0 1900A   6RA8095-4LV62-0AA0 1900A

3AC 950V

6RA8096-4MS22-0AA0 2200A   6RA8096-4MV62-0AA0 2200A

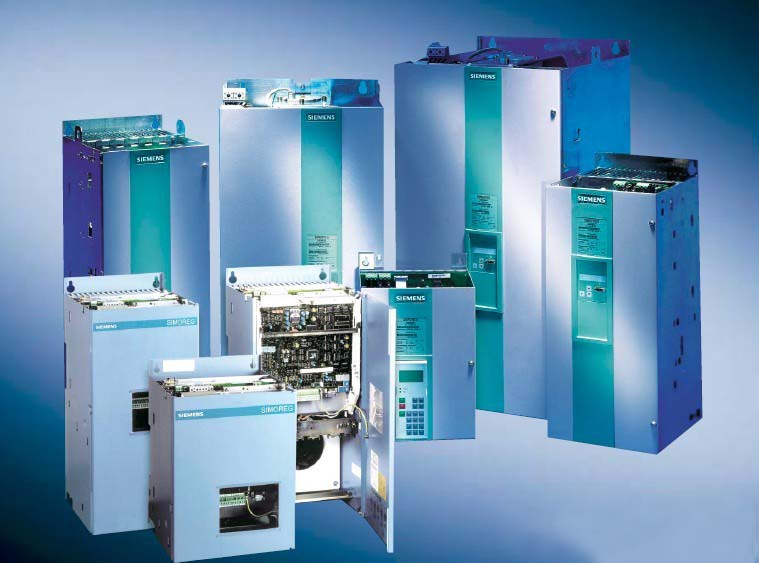

西門子6RA80直流調速器

西門子6RA80直流調速器概述

SINAMICSDCMASTER是西門子生產的新一代直流調速器。SINAMICSDCMASTER這名稱簡稱為：SINAMICSDCM–體現了新一代產品的強大。它把上一代產品SIMOREGDC-MASTER的優勢與SINAMICS系列的優點結合在了一起。

在質量、可靠性和功能性方面，SINAMICSDCMASTER是首屈一指的。實際上，在功能方面，它提供了新功能，而且集成了上一代產品的有用功能。

SINAMICSDCMASTER是SINAMICS系列的新成員，它把許多以交流技術而聞名的SINAMICS工具和組件用到了直流技術上。對于標準的閉環控制，該直流調速器配備了標準的調速器控制裝置(標準CUD)。對于要求更高計算性能和接口的應用，系統可以通過增加調速器控制裝置(高級CUD)的方式進行擴展。

該直流調速器屬于SINAMICSDCMASTER系列，它把開環和閉環控制與電源裝置組合到了一個裝置上，并且由于其緊湊的機構、節省空間的外形設計而與眾不同。
可以提供AOP30高級操作員界面和BOP20數字操作員面板用于試運行和本地操作員控制。
CUD的接口和數字輸入/輸出的數量可以使用附加模塊增加——例如TM15和TM31終端模塊。
西門子6RA80直流調速器技術數據
簡述功率范圍：6.3到2508kW
額定直流電流：15到3000A
額定供電電壓：3-ph.400-950VAC
額定直流勵磁電流：3到40A(可選配:85A)
額定頻率：45-65Hz
防護等級：IP00
儲存和運輸溫度：-40-+70°C
符合標準：IEC,EN,DIN,VDE,UL,
cULus,NEMA,UL508C,GOST
操作：2象限和4象限
西門子6RA80直流調速器特點
標配PROFIBUS，可以選配PROFINET
控制裝置的派生版
勵磁電源供電符合現場要求
24VDC電子裝置電源
電源裝置與相應的地絕緣
標準版和驅動器控制圖上集成了免費的功能塊
可以使用SINAMICS組件擴展功能
可以連接到單相線路供電上
涂層模塊和鍍鎳銅母線
西門子6RA80直流調速器客戶獲益
由于SINAMICSDCMASTER系列產品豐富，降低了培訓時間和成本，并實現了相同組件數最大化。無縫集成的SINAMICSDCMASTER系列裝置有多種的電流和電壓規格。該系列調速器設計用于連接三相線路供電。
功能和性能方面具有靈活的擴展能力。產品豐富，有許多選件可以使直流調速器最優化的滿足客戶需求——無論是在技術上還是經濟上。與計算性能和速度相關的各種用戶要求都可以通過選擇標準CUD或者高級CUD而準確滿足——也可以組合使用這兩種CUD。
由于能夠快速簡單的更換組件，提高了工廠和系統的可用性?？苫Q組件的設計使它們能夠?qū)崿F(xiàn)快速簡單的更換。可以提供備件—始終可以看到分配給什么序列號的驅動器裝置。
使用帶有圖形LCD和純文本顯示屏的AOP30高級操作員界面，可以方便的進行試運行和參數化，或者獲得菜單提示，還可以使用STARTER試運行工具進行獲得PC支持(見工具和工程組態)。
西門子6RA80直流調速器典型應用
移動：傳送帶、升降機、起重機、索道、測試臺、橫向切斷機、換輥裝置、槽輪排種器
加工：擠出機、繞線機/放線機、超前/跟隨驅動器、砑光機、機械壓力機、印刷機、軋機驅動器



使用如標準的PROFIBUS通訊接口和各種模擬和數字接口，可將它們輕松集成進自動化解決方案中。
